电池PACK自动化生产线需要哪些关键设备

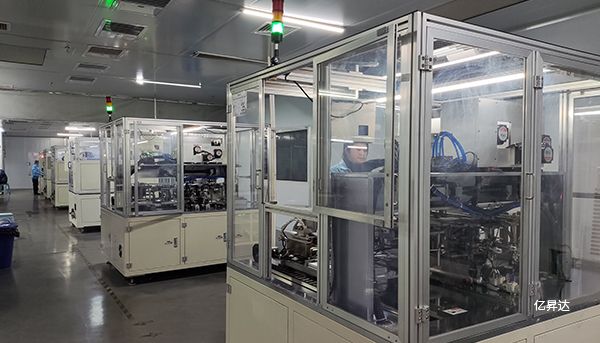

一、电池PACK自动化生产线概述

　　电池PACK(电池模组)是指将多节单体锂电池通过串并联方式组合在一起，并配合电气管理系统(BMS)、结构件、热管理系统等组件，形成可直接应用的电源单元。

　　为了实现规模化、标准化、自动化制造，一条完整的PACK生产线通常包括：电芯分选、电芯排列/组装、点焊/激光焊接、BMS安装、注塑、测试、老化及出货包装等多个环节。

二、电池PACK自动化生产线所需的关键设备

　　1、电芯分选机

　　电芯在进入模组组装前，需根据其容量、电压、内阻等参数进行精密分档，以确保模组内部单体的一致性。

　　自动上料与扫码;

　　精确检测并分组;

　　关联追溯系统。

　　作用： 提高模组性能一致性，避免电池早期失效。

　　2、自动排列机 & 叠层组装设备

　　对分选好的电芯进行自动排列，根据PACK设计要求排列成一定的串并联结构形式。

　　可适应方形、圆柱、软包等多种电芯;

　　支持多规格模组排列逻辑;

　　配合视觉识别系统确保定位精度。

　　作用： 保证装配精度，提高效率。

　　3、自动点焊机 / 激光焊接机

　　用于将电芯极耳与汇流排或连接片之间进行焊接。

　　圆柱电芯多采用点焊(电阻焊);

　　方形和软包多采用激光焊;

　　配有CCD视觉定位、压力控制等系统。

　　作用： 提供电气连通路径，焊接质量直接关系到电池安全。

　　4、BMS自动装配机

　　将电池管理系统(BMS)控制板精准装配到模组结构中，并完成数据线、温感、采样线等的连接。

　　自动接插、锁螺丝、焊接功能;

　　支持各类主控芯片和接口标准。

　　作用： 实现电池实时监控、均衡充电、异常保护等功能。

　　5、PACK外壳组装机 / 注塑设备

　　根据模组结构，将电芯与结构件固定装配，部分企业使用一体式注塑模具进行结构封装。

　　提供防震、固定、防火结构保护;

　　可集成扫码追溯、称重检测等功能。

　　作用： 提供模组整体机械强度，保障应用安全。

　　6、电性能综合测试仪

　　对组装完成后的电池PACK进行电压、电流、内阻、通信、温度传感器等多项指标测试。

　　自动化测试流程;

　　多通道设计;

　　可与MES系统联动数据上传。

　　作用： 检验模组性能是否达标，筛除不良品。

　　7、老化柜(可选)

　　部分厂商会对PACK成品进行电循环老化测试，以检测其稳定性和初期性能衰减。

　　支持恒流恒压充放电;

　　可编程测试工步;

　　多通道并行控制。

　　作用： 提升整批电池可靠性，避免早期失效。

　　8、自动包装机与标签打印系统

　　合格的PACK产品进入包装环节，自动完成条码打印、标签粘贴、封装、码垛等操作。

　　作用： 提高出货效率，实现产品全生命周期追溯。

三、辅助设备与系统集成

　　除了上述核心工序设备，一条高效的PACK自动化产线还需配置：

　　MES系统(生产执行系统)

　　AGV物料转运车

　　安全监控与报警系统

　　静电防护设施(ESD)

　　空气净化系统与消防预警设备

　　这些系统共同保障了车间的智能协同与安全生产。

　　电池PACK自动化生产线是集机械、电控、视觉、算法、测试于一体的高度综合化系统工程。每一台关键设备都承担着确保产品一致性、安全性和生产效率的核心任务。
